系统详情

该系统以光纤网络为骨干（接入现有工业环网或单独组网），以无线网络为延伸，在煤矿井下设立若干读卡器，通过无线通讯手段，为实现人员的通讯、人员监测、数字化画面监控及环境检测等提供了一个公用的平台；也为实现生产调度、应急救援与监控提供了良好的应用基础。

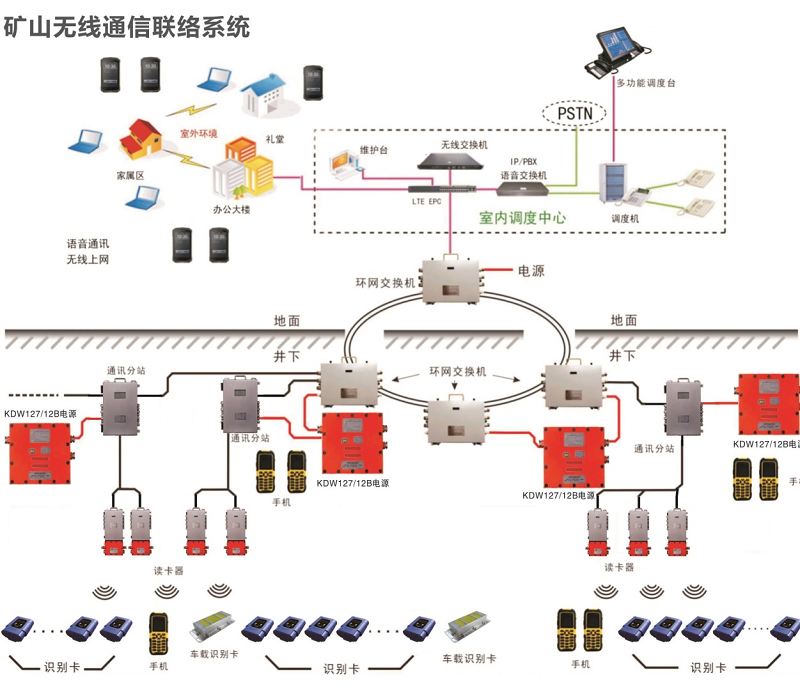

系统组成

地面部分：地面电脑、以太网交换机、服务器、UPS不间断电源：

井下部分：KJ1529-F矿用本安型读卡分站、KT1529R-S矿用本安型手机、KJ1529-K识别卡、KJ1529-F1矿用隔爆兼本安型读卡器、KJJ12矿用本安型网络交换机、KDW127/12B矿用隔爆兼本安型直流稳压电源、光缆和其他必要设备组成。

系统功能

语音通讯功能

人员监测功能

在井上，笔记本或手机可实现无线上网功能

并发识别数量

识别卡的并发数量不小于80个；

手机在单台KJ1529-F矿用本安型读卡分站下并发呼叫数量不小于6部。

传输距离

（a）KJ1529-F矿用本安型读卡分站与KJJ12矿用本安型网络交换机之间的传输距离：10km；

（b）KJ1529-F矿用本安型读卡分站之间的传输距离：10km；

（c）KJ1529-F矿用本安型读卡分站与KJ1529-F1矿用隔爆兼本安型读卡器之间的传输距离：2km：

（d）KJ1529-F矿用本安型读卡分站与KT1529R-S矿用本安型手机之间的无线传输距离为：450m（无遮挡）；

（e）KJ1529-F矿用本安型读卡分站或KJ1529-F1矿用隔爆兼本安型读卡器与KJ1529-K识别卡之间无线传输距离：450m（无遮挡）。

系统监控容量

（a）系统允许接入的分站数量：64台

（b）系统允许接入的识别卡数量：8000张；

（c）系统允许接入的手机数量：128台；

（d）系统每个通讯分站允许接入广播终端为：32台。

数据传输性能

4.1KJ1529-F矿用本安型读卡分站与KJJ12矿用本安型网络交换机之间通信

（a）传输方式：单模双纤SC，全双工；

（b） 传输速率：100Mbps：

（c）发射光功率：-12dBm～0dBm；

（d） 接收灵敏度：s-28dBm；

（e）传输距离：10km。

4.2KJ1529-F矿用本安型读卡分站之间通信

（a）传输方式：单模双纤SC，全双工；

（b） 传输速率：100Mbps：

（c）发射光功率：-12dBm～0dBm；

（d） 接收灵敏度：s-28dBm；

（e）传输距离：10km。
